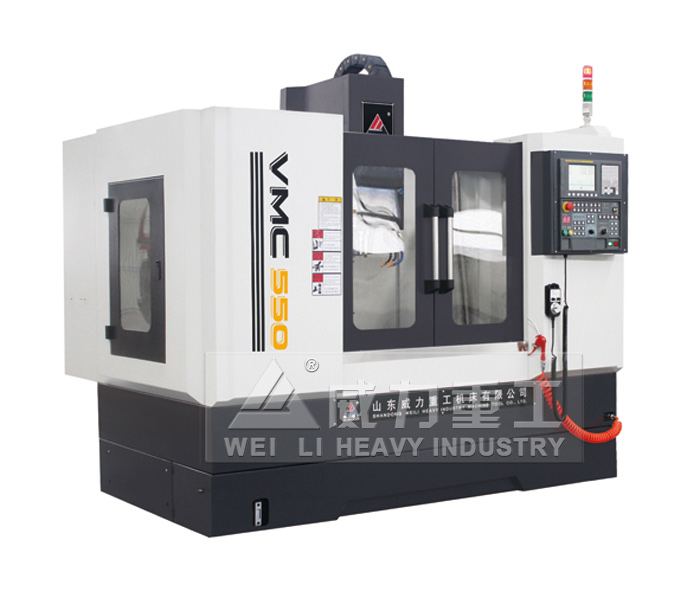

VMC550立式加工中心熱銷

【產品描述】：VMC550立式加工中心簡介與用途該產品為X、Y、Z三軸伺服直聯控制半閉環小型加工中心，三軸分為硬軌和（選配：滾動直線導軌）兩種，導軌負載大、跨距寬、精度高，結構及外形尺寸緊湊合理，主軸為伺服電機通過同步帶驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量

24小時免費服務熱線

18306370979

VMC550立式加工中心簡介與用途

該產品為X、Y、Z三軸伺服直聯控制半閉環小型加工中心，三軸分為硬軌和（選配：滾動直線導軌）兩種，導軌負載大、跨距寬、精度高，結構及外形尺寸緊湊合理，主軸為伺服電機通過同步帶驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工?？膳涞谒男D(zhuǎn)軸，以滿足特殊零件的加工要求。

●高壓水冷卻 ●氣冷
●手動排屑系統 ●20把圓盤式刀庫
●FANUC Oi-Mate MD 數控系統 ●移動式手搖脈沖發生器
●RS232接口

主要技術參數	Specifications	Units	VMC550
X/Y/Z軸行程	X/Y/Z axis stroke	mm	500x400x455
主軸端面至工作臺	The spindle end face to the workbench	mm	45-500
主軸中心至立柱導軌	Spindle center to guide the post	mm	460
X/Y/Z軸快速移動	X/Y/Z axis moving fast	mm/min	15x15x15
切削進給	A cutting feed	mm/min	1-5000
工作臺面積	Table size	mm	380x620
最大承重	The largest bearing	Kg	250
T型槽	T slot	mm	3x16x110
主軸轉速	Spindle speed	rpm	8000
主軸直徑	The spindle diameter	mm	-
主軸錐孔	The spindle taper hole		BT30
主軸拉釘	Main shaft rivet		MAS-P30T-1
主軸拉刀力	The spindle broach force	KN	6
主電機功率	Main shafe rivet	KW	3.7/5.5
刀庫類型	Knife library type		圓盤式 Disc type
刀庫刀位	Library knife a		20
最大刀具直徑	The largest diameter cutter	mm	60/100
最大刀具長度	The biggest tool length	mm	200
最大刀具重量	Maximum tool weight	Kg	5
機床外形尺寸(長x寬x高)	Machine tool appearance size(length x width x herght)	mm	1600x1850x2100
機床凈重	Machine net weight	Kg	3200

以上參數只做參考

VMC550立式加工中心主要結構特點

1、底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用HT300鑄鐵；底座為箱體式結構，緊湊而合理的對稱式筋結構保證了基礎件的高剛性和抗彎減震性能；A型橋跨式立柱及內部網格狀筋，有力保證了Z軸強力切削時的剛性及精度；基礎件采用樹脂砂造型并經過時效處理，為機床長期使用性能的穩定性提供了保障。

2、 X、Y、Z向?qū)к壘鶠橹剌d直線滾動導軌，具有速度快、高剛性、低摩擦、低噪音、低溫升變化等特性，配合自動強制潤滑，提高機床精度壽命；

3、 Z向加配重塊平衡，保證主軸箱運動順暢、穩定；Z向驅動電機具有失電制動裝置；

4、 X、Y、Z三個方向進給采用高精度高強度的內循環雙螺母預壓大導程滾珠絲杠，進給速度高；驅動電機通過彈性聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，保證機床的定位精度和同步；

5、采用臺灣高速、高精度、高剛性主軸單元，軸向和徑向承載能力強，最高轉速可達8000rpm；

6、主軸采用中心吹氣結構，在主軸松刀時迅速用中心高壓氣體對主軸內錐進行清潔，保證刀具夾持的精度和壽命；

7、X、Y、Z三個方向?qū)к?、絲杠都采用防護裝置，保證絲杠及導軌的清潔，確保機床的傳動及運動精度和壽命；

8、機床外防護采用全防護結構設計，操作方便、安全可靠；

9、采用可靠的集中自動潤滑裝置，定時、定量對機床各潤滑點自動間歇式潤滑，可依據工作狀況調節潤滑時間；

10、采用臺灣專業廠家生產的12把斗笠式/（選配：16把圓盤式刀庫），換刀準確，時間短，效率高，經百萬次運轉測試，符合可靠性要求；帶有阻尼結構，能減少運動時的沖擊，保證刀庫的使用壽命；氣動驅動，使用方便，最短路徑換刀；

11、采用油水分離裝置，可把收集來的大部分潤滑油從冷卻液中分離出來，防止冷卻液的快速惡化，利于環保；

12、機床操作系統采用人體工程學原理，操作箱獨立設計，可自身旋轉，操作方便。
